Un appel d’un client de Chabeuil en novembre 2024 a ramené tout le sujet à l’essentiel. Mur existant de 3,20 m en pierre sèche, qui bougeait après trois hivers humides, avec la voirie communale et son trottoir passant à deux mètres derrière la tête de l’ouvrage. Le client voulait « juste le doubler avec du gabion pour le renforcer ». Premier réflexe : bureau d’études géotechnique avant tout devis. La poussée de terre gabion calculée sortait à 32 kN/m linéaire rien que sur la partie remblai, majorée de 40 % par la surcharge routière de 20 kN/m². On a démonté intégralement, repris la fondation, monté un gabion de 2,20 m de base sur 3,20 m de haut, avec drainage complet. Sans les calculs, on aurait empilé des cages par-dessus un ouvrage déjà condamné.
Le dimensionnement d’un mur de soutènement en gabion est le sujet que les particuliers sérieux veulent comprendre et que la plupart des articles du web contournent. On va y aller proprement : les trois efforts en jeu, les formules avec des valeurs d’exemple, les vérifications Eurocode 7, et les règles simples qui évitent à un mur de 1,50 m de finir au sol. Sans simplifier au point de tromper, sans effrayer au point de figer.
Pourquoi ce calcul vaut la peine d’être fait
Un mur gabion de soutènement est un mur-poids. Il résiste au basculement et au glissement par sa seule masse propre — pas de ferraillage traversant, pas d’ancrage profond. Le dimensionnement consiste donc à vérifier que la largeur de base et le poids cumulé suffisent à contrer la pression horizontale exercée par la terre derrière.
Trois enjeux concrets pointent derrière les formules. D’abord la largeur de base du mur : trop fine, l’ouvrage bascule ; trop large, on paie de la pierre et du grillage inutilement. Le ratio se joue sur quelques dizaines de centimètres, mais représente 500 à 1 500 € au mètre linéaire sur un gros chantier. Ensuite la vérification du glissement et du renversement : deux modes de ruine qu’on vérifie séparément, et qui dictent tous deux la géométrie finale. Enfin la responsabilité du maître d’ouvrage : sur un soutènement qui dépasse 2 m, l’assurance habitation n’intervient qu’en cas d’ouvrage construit dans les règles — une note de calcul, même sommaire, vaut mieux qu’un procès au sinistre.
Les trois efforts qui définissent le dimensionnement
Trois forces entrent en jeu sur un mur-poids gabion. Leur équilibre détermine la stabilité.
La poussée active : l’effort moteur principal

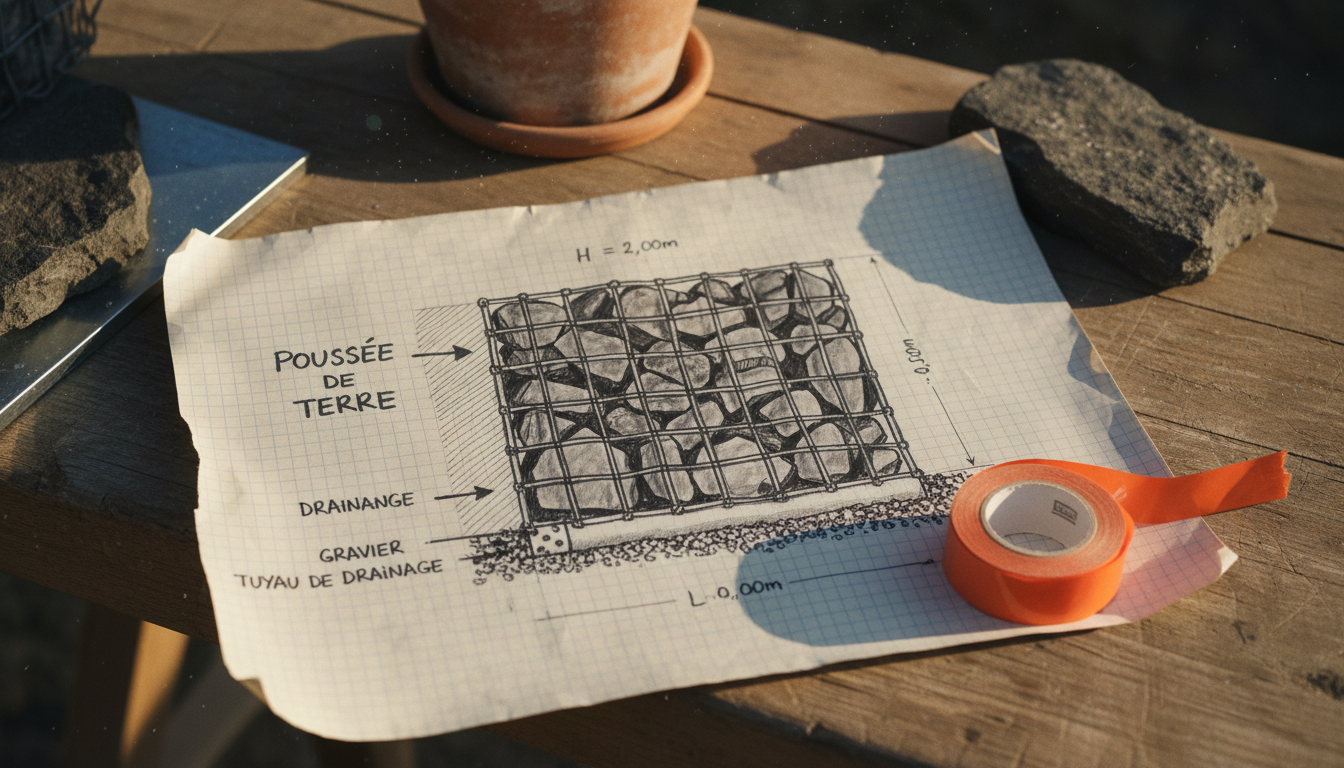

La poussée active est la force horizontale qu’exerce la terre derrière le mur quand elle cherche à descendre par gravité. La théorie de Rankine — valable pour un remblai horizontal, un parement arrière vertical et un sol sans cohésion — donne une formule simple, utilisée depuis 1857 et toujours en vigueur dans les annexes nationales de l’Eurocode 7 :
P = ½ × γ × H² × Ka
Décomposition des termes :
- P : poussée résultante en kN par mètre linéaire de mur
- γ (gamma) : poids volumique du sol en kN/m³ — 18 kN/m³ pour une terre végétale humide courante, 19 à 21 pour un sol argileux, 16 à 17 pour un sable sec
- H : hauteur de terre retenue en mètres
- Ka : coefficient de poussée active, sans unité
Le coefficient Ka dépend de l’angle de frottement interne φ du sol. Pour un sol courant à φ = 30° (limon, sable légèrement argileux), Ka ≈ 0,33. Pour une argile molle à φ = 20°, Ka grimpe à 0,49 — la poussée augmente donc de près de 50 %. La formule de Rankine s’écrit Ka = tan²(45° − φ/2). Coulomb propose une variante qui prend en compte le frottement terre-mur et une inclinaison éventuelle, mais sur un gabion à parement arrière rugueux, les deux convergent à 2 % près.
Exemple concret, mur de 2 m retenant une terre courante : P = ½ × 18 × 2² × 0,33 = 11,88 kN/m linéaire, soit environ 1,2 tonne qui pousse sur chaque mètre de mur. La poussée s’applique horizontalement au tiers inférieur de H, soit à 0,67 m du pied — c’est ce bras de levier qui génère le moment de renversement.
Deuxième exemple, mur de 3 m même sol : P = ½ × 18 × 9 × 0,33 = 26,73 kN/m linéaire. La poussée évolue en carré de la hauteur — passer de 2 à 3 m ne multiplie pas par 1,5 mais par 2,25. C’est le piège mental du particulier qui dimensionne à la louche.
Le poids propre : l’effort stabilisateur
Le poids du gabion par mètre linéaire s’écrit :
W = γ_gabion × L × H
où γ_gabion est le poids volumique effectif du gabion rempli, L la largeur de base et H la hauteur. La densité effective d’un gabion dépend de la pierre et de la granulométrie :
| Pierre de remplissage | γ_gabion (kN/m³) |
|---|---|
| Calcaire courant 80-150 mm | 17 à 18 |
| Basalte calibré 80-150 mm | 19 à 20 |
| Granite calibré 80-150 mm | 18 à 19 |
| Schiste plat | 16 à 17 |
Pour le calcul, on retient généralement 18 à 19 kN/m³ en configuration résidentielle standard. Un mur de 2 m × 1,2 m de base en calcaire donne W = 18 × 1,2 × 2 = 43,2 kN/m linéaire, soit 4,4 tonnes par mètre. C’est cette masse qui génère le moment stabilisateur et, multipliée par le coefficient de frottement sous la semelle, la résistance au glissement.
Les surcharges : l’effort moteur additionnel
Tout ce qui pèse sur le remblai derrière le mur augmente la poussée. Une surcharge uniforme q (en kN/m²) se traduit par un effort horizontal supplémentaire Q = q × H × Ka par mètre linéaire.
Valeurs d’ordre pour un particulier :
| Charge arrière | q (kN/m²) | Cas type |
|---|---|---|
| Aucune charge | 0 | Remblai jardin, pelouse |
| Jardin lourd avec piscine haut de gamme | 2 à 5 | Terrasse, mobilier fixe |
| Véhicule léger occasionnel | 5 | Parking voiture, passage tracteur tondeuse |
| Charge d’exploitation résidentielle | 10 | Terrasse avec usage intensif |
| Camion de livraison | 15 à 20 | Accès chantier, voirie communale |
| Voirie routière normale | 20 à 30 | Trottoir trafic, route départementale |
Exemple : mur de 2 m avec une voiture garée contre le remblai (q = 5 kN/m²). La surcharge ajoute Q = 5 × 2 × 0,33 = 3,3 kN/m linéaire à la poussée sèche de 11,88 — soit 15,18 kN/m au total. La voiture garée ajoute un quart à l’effort moteur, ce n’est pas négligeable sur un mur à la limite. Les valeurs de charges d’exploitation sont codifiées par la norme NF EN 1991-1-1 et reprises dans l’annexe nationale Eurocode 1.
Les trois vérifications à mener en Eurocode 7
L’Eurocode 7 (NF EN 1997-1) encadre la conception géotechnique des ouvrages en Europe. Il impose une vérification aux états limites ultimes selon trois modes de ruine pour un mur-poids.
Vérification au glissement
Le mur ne doit pas glisser horizontalement à la base. On compare les efforts résistants (frottement sous la semelle) aux efforts moteurs (poussée + surcharges) :
F_glissement = (W × tan δ) / (P + Q) ≥ 1,5
δ est l’angle de frottement terre-gabion sous la semelle, généralement pris égal à 2/3 × φ, soit environ 20° pour un sol à 30°. tan 20° ≈ 0,36.
Sur notre mur de 2 m × 1,2 m sans surcharge : F_glissement = (43,2 × 0,36) / 11,88 = 15,55 / 11,88 = 1,31. Insuffisant — il faut élargir la base. Passage à 1,4 m : W = 50,4, F = 18,14 / 11,88 = 1,53. OK.
Vérification au renversement
Le mur ne doit pas basculer autour de son arête aval. On compare le moment stabilisateur (poids propre × bras de levier) au moment de renversement (poussée × bras de levier) :
F_renversement = (W × L/2) / (P × H/3) ≥ 1,5
Sur un mur de 2 m × 1,4 m : F = (50,4 × 0,7) / (11,88 × 0,67) = 35,28 / 7,96 = 4,43. Large marge — le renversement n’est jamais le mode critique pour un gabion mur-poids, c’est presque toujours le glissement qui dicte la géométrie.
Vérification au poinçonnement du sol
La contrainte sous la semelle ne doit pas dépasser la capacité portante admissible du sol :
σ = W / L ≤ q_adm
avec q_adm = 150 à 300 kPa pour un sol courant, 400 à 600 pour un sol rocheux, 80 à 100 pour une argile molle. Sur le mur de 2 m × 1,4 m : σ = 50,4 / 1,4 = 36 kPa — très largement sous la capacité portante d’un limon courant. Le poinçonnement n’est critique que sur argile molle non identifiée, ou quand on empile un gabion sur un remblai frais non consolidé. Les ordres de grandeur de capacité portante sont donnés par le fascicule 62 titre V et l’annexe nationale de l’Eurocode 7.
Les règles empiriques à retenir pour un projet courant
Le calcul complet vaut la peine d’être mené pour tout soutènement qui dépasse 1,80 m ou dont les conditions sortent du cas standard. En dessous, des règles empiriques métier valident la majorité des cas courants. Elles condensent l’expérience chantier et les notes de calcul successives.
| Hauteur retenue H | Largeur de base L recommandée | Remarques |
|---|---|---|
| 1 m | 0,5 à 0,6 m | Sol courant, sans surcharge, remblai horizontal |
| 1,5 m | 0,8 à 1 m | Idem, ratio 0,6 × H |
| 2 m | 1,2 à 1,4 m | Ratio 0,6-0,7 × H, drainage indispensable |
| 2,5 m | 1,5 à 1,75 m | Limite des règles empiriques, sol à identifier |
| 3 m et plus | Calcul BET obligatoire | Eurocode 7 complet, étude de sol préalable |
Le ratio se rapproche de 0,6 à 0,7 fois la hauteur quand H dépasse 1,5 m. Pour un mur de 2,5 m en présence d’une surcharge routière légère, je pousse systématiquement à 1,75 m de base plutôt que 1,5. Les 25 cm supplémentaires représentent 150 € de pierre en plus, marge de tranquillité sur un ouvrage qui va peser 50 ans. Quelle épaisseur pour un mur gabion reprend ces ratios avec le détail par format de cage, et jusqu’à quelle hauteur monter un mur gabion pose les seuils complémentaires.

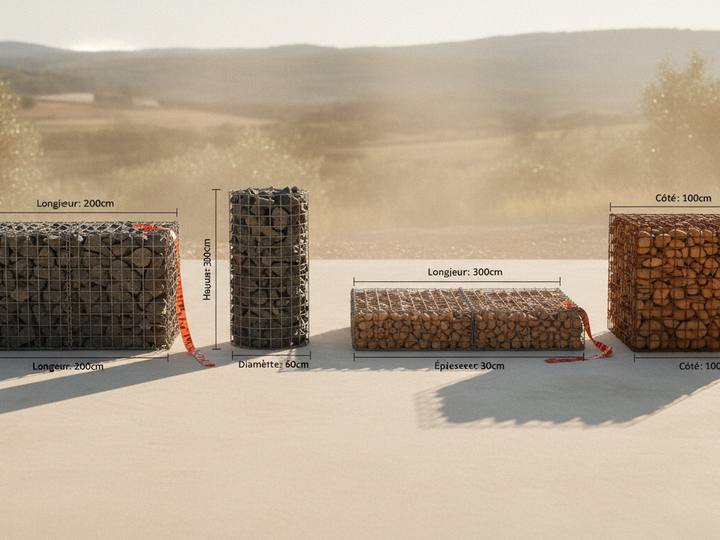

Pour une commande adaptée au dimensionnement, la gamme sur-mesure Gabiona permet de sortir des formats standards 50 × 50 × 100 quand la largeur de base calculée tombe sur une valeur intermédiaire (90 cm, 110 cm, 130 cm).
Les facteurs qui aggravent la poussée
Quatre situations font grimper les coefficients de sécurité à la baisse et imposent de passer au calcul complet ou au bureau d’études.
Le sol argileux — γ peut monter à 21 kN/m³ quand l’argile est saturée en eau, et Ka grimpe avec un φ plus faible. La poussée peut augmenter de 40 à 60 % par rapport à une terre courante. Les argiles gonflantes (dites « argiles vertes ») ajoutent une composante de gonflement qui n’est pas dans la formule de Rankine et qu’il faut traiter par un géotextile anti-gonflement et un drainage renforcé.
La nappe phréatique ou un sol gorgé d’eau — une colonne d’eau de hauteur H_w derrière le mur génère une pression hydrostatique P_eau = ½ × γ_eau × H_w² avec γ_eau = 10 kN/m³. Sur 2 m d’eau, P_eau = 20 kN/m, c’est presque le double de la poussée sèche. Le drainage devient non négociable — géotextile classe 4, gravier 20/40 sur 20 cm, drain PVC perforé raccordé à un exutoire. Comment drainer un mur gabion détaille le montage.
Le remblai en pente — un talus arrière incliné de plus de 5° majore Ka selon la formule de Coulomb. Pour un remblai à 15° (talus doux de jardin), la majoration atteint 25 à 30 %. La formule de Rankine simple ne suffit plus, il faut passer à Coulomb ou à une méthode numérique.
La surcharge routière — au-dessus de 10 kN/m², le dimensionnement standard saute. Le fascicule 61 titre II impose un calcul spécifique pour les ouvrages en bord de route départementale ou communale avec trafic. Sur ce type de configuration, le BET géotechnique est la règle, pas l’exception. Le comparatif gabion contre béton armé détaille les arbitrages de gros soutènement.
Le drainage : réduire la poussée avant de l’encaisser
La meilleure façon d’éviter que le calcul explose n’est pas de sur-dimensionner mais d’empêcher l’eau de s’accumuler derrière le mur. Un ouvrage bien drainé se calcule en condition sèche, ce qui divise la poussée totale par deux dans les cas humides.
Le trio drainant standard se compose d’un géotextile non tissé classe 4 (grammage 150 à 200 g/m², résistance à la déchirure ≥ 1,5 kN/m) posé contre le remblai, d’un matelas de gravier concassé 20/40 sur 20 cm d’épaisseur entre le mur et la terre, et d’un drain PVC perforé Ø 100 mm posé au pied du mur avec une pente de 1 à 2 % vers un exutoire. Comment drainer un mur gabion donne la méthode complète.

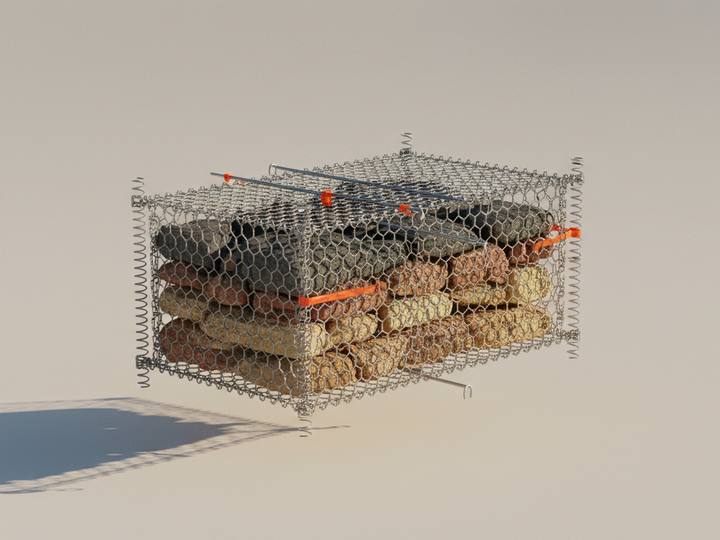

Une erreur fréquente en auto-construction consiste à remblayer directement avec la terre extraite, sans intercaler de gravier drainant. La terre fine colmate les joints du gabion en deux à trois hivers, l’eau ne s’évacue plus, la pression hydrostatique s’ajoute, et le mur bascule. Les kits complets d’agrafes et tirants du marché résolvent la partie structurelle mais ne dispensent jamais du géotextile et du gravier 20/40.
Quand passer par un bureau d’études géotechnique
Quatre critères déclenchent la consultation d’un BET géotechnique, avant même d’acheter la première pierre.
Hauteur retenue supérieure à 3 m — l’Eurocode 7 impose une étude de sol G2 pour les ouvrages de soutènement de cette hauteur, et l’assurance décennale d’un professionnel ne couvre que les murs ainsi justifiés. Sous 3 m en résidentiel sans contrainte particulière, la note de calcul empirique d’un paysagiste expérimenté suffit.
Sol non identifié — si le terrain a été remblayé récemment, si la zone est marécageuse, si des venues d’eau sont apparues au creusement, l’étude de sol (étude géotechnique G1 ou G2) révèle des paramètres qu’aucune règle empirique ne peut deviner. Compter 800 à 1 800 € pour une G2 résidentielle en avril 2026.
Charges lourdes à proximité — voirie routière, accès pompiers, pente du terrain faisant converger des eaux pluviales, proximité immédiate d’une habitation voisine dont un effondrement engagerait votre responsabilité. Dans ces cas, une note de calcul chiffrée vaut la dépense — 400 à 900 € pour un ingénieur structure sur un projet résidentiel standard.
Régime sismique zone 3 à 5 — les communes de la Drôme sont globalement classées en zone 3 (sismicité modérée), ce qui impose une vérification complémentaire à la poussée dynamique selon la méthode de Mononobe-Okabe. Le paramètre k_h du site vient majorer la poussée active de 15 à 25 %. La base d’un mur de 2,5 m passe ainsi de 1,75 à 2 m en zone sismique modérée.
Sur mes chantiers drômois, je passe par un BET dès que l’une de ces conditions est cochée — c’est la différence entre un ouvrage qui tient 50 ans et une reprise à 8 000 € dans cinq ans. Mon récap sur le DTU et la réglementation gabion rappelle le cadre normatif complet (NF EN 1997-1, recommandations CFMS, guides Cerema).
Assurance et responsabilité du maître d’ouvrage
Un particulier qui fait monter un mur gabion de soutènement engage sa responsabilité civile de propriétaire. L’assurance habitation couvre les dommages causés aux tiers si l’ouvrage a été réalisé selon les règles de l’art — notion juridique qui renvoie, en l’absence de DTU, aux Eurocodes et aux recommandations professionnelles reconnues.
Deux cas pratiques valent d’être posés clairement. Mur < 2 m monté en auto-construction — la responsabilité reste celle du propriétaire, l’assurance couvre en général en cas de sinistre imprévisible (crue exceptionnelle, mouvement de terrain). Le particulier doit pouvoir justifier qu’il a respecté les règles empiriques métier (largeur de base, drainage, semelle) : conserver un croquis coté et les factures des matériaux suffit le plus souvent. Mur > 2 m monté par un professionnel — le pro engage sa décennale à condition que l’ouvrage soit justifié par une note de calcul. C’est la raison pour laquelle un paysagiste sérieux refuse de monter un soutènement > 3 m sans étude géotechnique préalable — il s’expose sinon à voir sa décennale décliner le sinistre.
En pratique, la note de calcul d’un BET géotechnique joue le même rôle qu’un contrôle technique sur un véhicule : elle ne garantit pas l’absence de panne, mais elle prouve que l’ouvrage a été conçu dans les règles. Sur les chantiers au-dessus de 2,50 m, je la fais signer au maître d’ouvrage avec le devis, pour que personne ne découvre le jour du sinistre qui est couvert et qui ne l’est pas.
Ce qu’il faut retenir avant de commander
Un mur gabion de soutènement se dimensionne avec trois efforts (poussée, poids propre, surcharges) et trois vérifications (glissement, renversement, poinçonnement). Sous 2 m en sol courant sans surcharge notable, les règles empiriques (base = 0,5 à 0,7 × hauteur, drainage complet, semelle ferraillée) valident la majorité des cas. Passé 2 m retenus, la formule de Rankine et les coefficients Eurocode 7 prennent le relais, et à partir de 3 m ou en présence de facteurs aggravants, le bureau d’études géotechnique n’est plus optionnel.
Le chiffrage au mètre linéaire suit la même logique : 300 à 500 € en auto-construction sous 1,80 m, 600 à 900 € avec note de calcul sommaire entre 1,80 et 2,50 m, 900 à 1 400 € avec étude géotechnique complète au-delà. L’écart se fait sur la pierre et sur le temps, pas sur le grillage. Un mur bien dimensionné le premier coup dure cinquante ans. Un mur sous-dimensionné se reprend entièrement avant dix.
Marc Lefèvre, paysagiste — Drôme, août 2026
Questions fréquentes
Quelle formule pour calculer la poussée de terre derrière un gabion ?
La poussée active de Rankine, en kN par mètre linéaire de mur : P = ½ × γ × H² × Ka. γ est le poids volumique du sol (18 kN/m³ pour une terre courante), H la hauteur retenue en mètres, Ka le coefficient de poussée active. Pour un sol frottant à 30° sans cohésion, Ka ≈ 0,33. Exemple : H = 2 m, γ = 18, Ka = 0,33 donne P = ½ × 18 × 4 × 0,33 ≈ 11,9 kN/m linéaire. Cette poussée s'applique au tiers inférieur de la hauteur.
Quelle largeur de base pour un mur gabion de 2 m de haut ?
Règle empirique chantier : base comprise entre 1,2 et 1,4 m pour un mur de 2 m en sol courant sans surcharge importante. On vise une largeur de base égale à 0,6 à 0,7 fois la hauteur retenue, ce qui garantit un coefficient de sécurité au renversement supérieur à 1,5. En présence d'une surcharge routière ou d'un remblai en pente, la base doit passer à 1,4-1,6 m ou faire l'objet d'une note de calcul géotechnique.
Comment vérifier la stabilité d'un mur gabion ?
Trois vérifications Eurocode 7 à mener : glissement (rapport efforts résistants sur efforts moteurs > 1,5), renversement (moment stabilisateur sur moment de renversement > 1,5), et poinçonnement du sol (contrainte sous semelle inférieure à la capacité portante admissible, typiquement 150 à 300 kPa pour un sol courant). Tant que les trois coefficients de sécurité dépassent 1,5, l'ouvrage est considéré stable selon les méthodes de vérification aux états limites.
À partir de quelle hauteur faut-il un bureau d'études géotechnique ?
Au-delà de 3 m de hauteur retenue, la note de calcul d'un bureau d'études géotechnique (BET) devient la règle, pas l'exception. En dessous de 3 m, les règles empiriques métier suffisent à condition que le sol soit identifié, le remblai horizontal et sans surcharge exceptionnelle. Trois cas imposent de consulter plus tôt : sol argileux gorgé d'eau, proximité d'une route ou d'une habitation, pente du remblai supérieure à 5°.
Comment calculer le poids propre d'un mur gabion ?
Le poids propre par mètre linéaire vaut W = γ_gabion × L × H, avec γ_gabion = 18 à 20 kN/m³ selon la densité effective de la pierre choisie. Exemple : mur de 2 m × 1,2 m de base en basalte, W = 19 × 1,2 × 2 = 45,6 kN/m linéaire, soit environ 4,6 tonnes par mètre. C'est cette masse qui génère le moment stabilisateur et la force de frottement à la base.
Pourquoi le drainage arrière réduit-il la poussée ?
L'eau accumulée derrière un mur génère une pression hydrostatique qui s'ajoute à la poussée des terres, proportionnelle à γ_eau × H² / 2. Avec γ_eau = 10 kN/m³, une nappe sur 2 m ajoute 20 kN/m linéaire, soit presque le double de la poussée sèche. Un drainage correct (géotextile, gravier 20/40, drain PVC perforé raccordé à un exutoire) évacue cette eau au fur et à mesure et maintient la poussée à sa seule composante terre.
Quelle responsabilité si mon mur gabion s'effondre sur le voisin ?
En tant que particulier propriétaire de l'ouvrage, vous engagez votre responsabilité civile sans limite de plafond technique. L'assurance habitation couvre le sinistre si le mur a été construit selon les règles de l'art et que son effondrement résulte d'un événement imprévisible. Un ouvrage mal dimensionné sans justification technique expose à une exclusion de garantie. À partir de 2 m de soutènement, conserver la note de calcul d'un professionnel vaut mieux qu'une reprise à ses frais.
